Насоси Свердловинні: Критерії Вибору, Розрахунок Напору та Монтаж Глибинного Обладнання

💧 Насос Свердловинний: Гідравлічний Розрахунок, Вибір Конструкції та Правила Монтажу

Організація автономного водопостачання з артезіанської свердловини є складним інженерним завданням, де ключову роль відіграє правильний підбір насосного обладнання. Насоси свердлові (глибинні) — це високотехнологічні агрегати циліндричної форми, розроблені для підйому води з глибини від 10 до 300 метрів, де поверхневі станції фізично не можуть працювати. Ефективність системи залежить не від потужності двигуна в кіловатах, а від точної відповідності гідравлічних характеристик насоса (напірної та видаткової) параметрам свердловини. Помилка у виборі може призвести до роботи "всуху", швидкого зносу гідравлічної частини або надмірного споживання електроенергії. Професійні свердловинні насоси, розраховані на тривалу експлуатацію, доступні до замовлення по всій території України. Інтернет-магазин пропонує вигідні умови логістики: замовлення на суму від 5000 грн доставляються безкоштовно у такі великі міста, як Київ, Львів, Харків, Одеса, Дніпро, Запоріжжя, Вінниця, Полтава, Миколаїв, Чернівці, Івано-Франківськ та інші населені пункти, що дозволяє оперативно забезпечити об'єкт надійним обладнанням.

⚙️ 1. Паспорт Свердловини: Фундамент для Вибору Насоса

Першим кроком у виборі обладнання є аналіз технічного паспорта свердловини, який видає бурова організація. Без цих даних підбір насоса буде гаданням, що часто призводить до аварійних ситуацій. Критично важливими є чотири параметри, на основі яких будуються всі подальші розрахунки. Перший — це статичний рівень води, тобто відстань від поверхні землі до дзеркала води у стані спокою. Другий — динамічний рівень води, який встановлюється під час відкачування води насосом. Саме на цей показник слід орієнтуватися при визначенні глибини занурення агрегату. Третій параметр — дебіт свердловини (продуктивність), що показує, скільки кубічних метрів води свердловина може відновити за годину. Четвертий — конструкція свердловини, зокрема діаметр обсадної труби та глибина фільтрової зони, що визначає максимально допустимий діаметр насоса (3 дюйми або 4 дюйми).

📐 2. Розрахунок Необхідного Напору (Н): Методика та Втрати

Головною характеристикою будь-якого глибинного насоса є напір, який вимірюється в метрах водяного стовпа. Багато користувачів помилково вважають, що напір має дорівнювати глибині свердловини, але це не так. Необхідний напір розраховується як сума трьох складових: вертикального підйому, горизонтального транспортування та необхідного тиску в крані.

1. Вертикальний підйом: Відстань від динамічного рівня води (місця встановлення насоса) до найвищої точки водорозбору в будинку (наприклад, душ на другому поверсі).

2. Горизонтальні втрати: Опір трубопроводу від свердловини до будинку. Прийнято вважати, що 10 метрів горизонтальної труби дорівнюють 1 метру вертикального напору (при стандартних діаметрах труби).

3. Тиск у системі: Для комфортного користування сантехнікою в крані має бути тиск 2.5–3.0 бар, що еквівалентно 25–30 метрам напору.

4. Гідравлічні втрати: Втрати на тертя у фітингах, зворотних клапанах, фільтрах та кутах (зазвичай додають 10-15% запасу).

   Таким чином, для свердловини глибиною 40 м та будинку на відстані 20 м, насос повинен мати напір не менше 75-80 метрів.

💧 3. Розрахунок Продуктивності (Q): Баланс Потреб та Дебіту

Продуктивність насоса (об'ємна подача) повинна покривати пікові потреби домогосподарства, але при цьому суворо не перевищувати дебіт свердловини. Якщо насос буде потужнішим за можливості джерела, вода швидко закінчиться, рівень впаде нижче всмоктувальної частини, і виникне ефект "сухого ходу", що є смертельним для механізму.

Для розрахунку споживання використовують усереднені норми витрати на одну точку:

• Умивальник: 0.4 куб.м/год.

• Душ/Ванна: 0.7–0.8 куб.м/год.

• Унітаз: 0.4 куб.м/год.

• Полив газону: 1.0–1.5 куб.м/год.

  Всі значення сумуються і множаться на коефіцієнт одночасного використання (зазвичай 0.5–0.7 для приватного будинку). Отримане значення (наприклад, 3 куб.м/год) є необхідною робочою точкою. На графіку характеристик насоса перетин необхідного напору та продуктивності повинен знаходитися в зоні максимального ККД, тобто в середній третині кривої.

🛠️ 4. Конструктивні Типи: Відцентрові проти Гвинтових

На ринку представлені дві основні технології перекачування води зі свердловин, кожна з яких має свою нішу застосування. Правильний вибір типу насосної частини визначає довговічність обладнання в конкретних умовах.

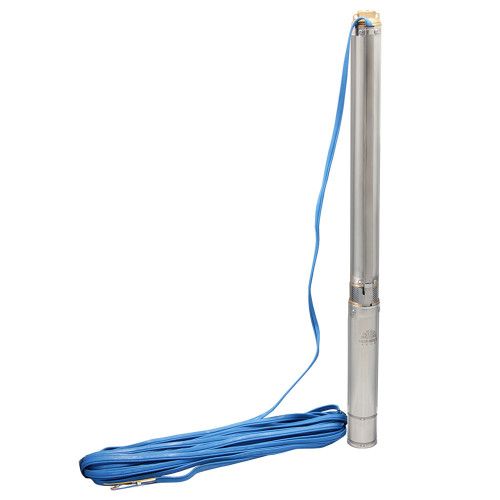

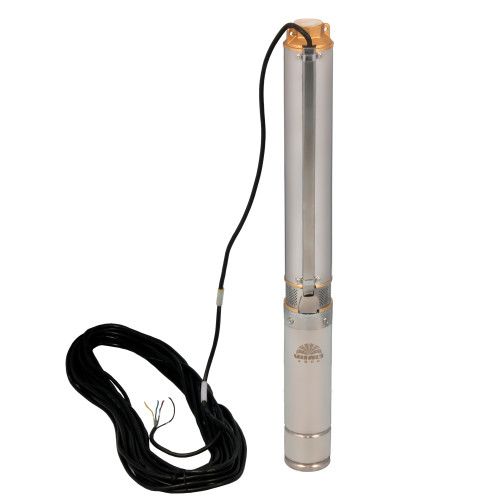

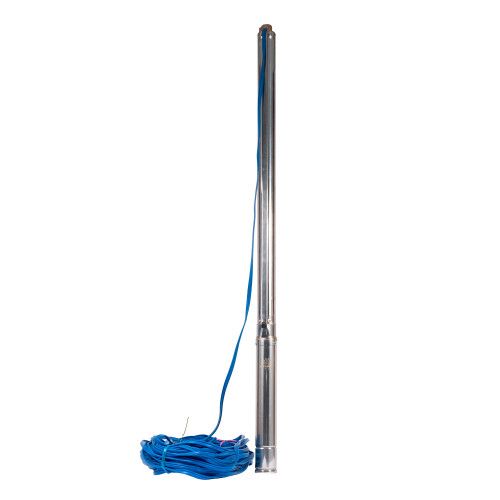

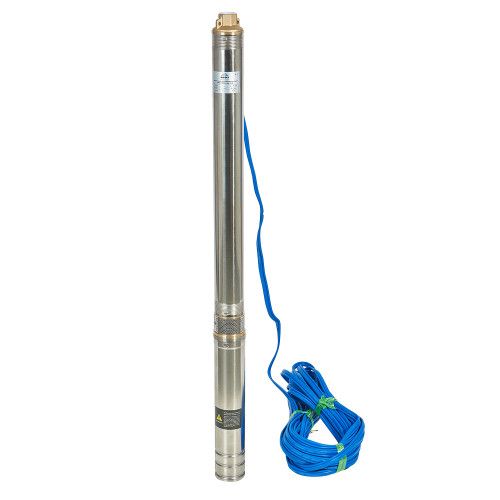

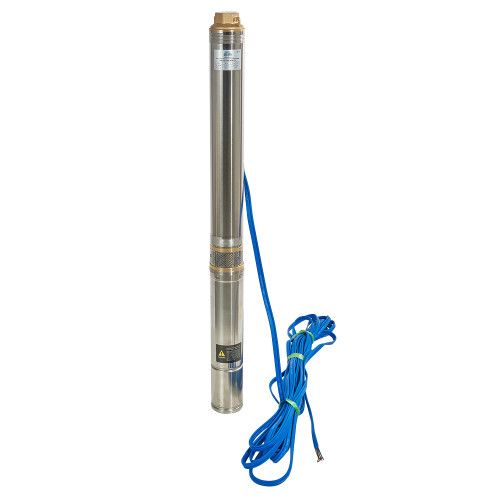

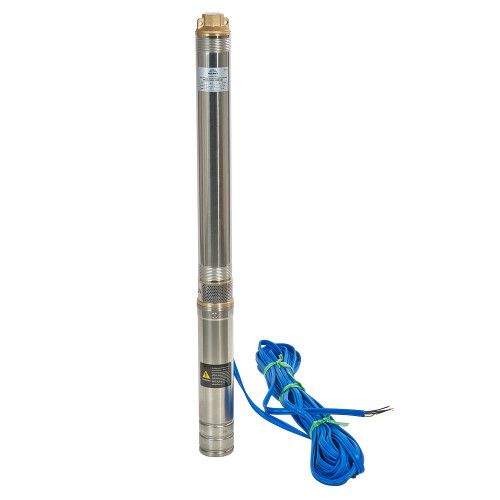

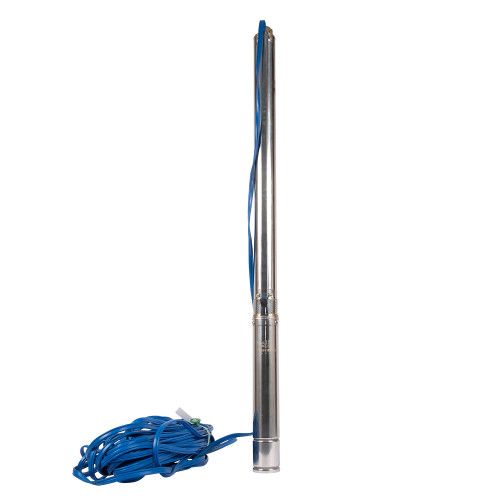

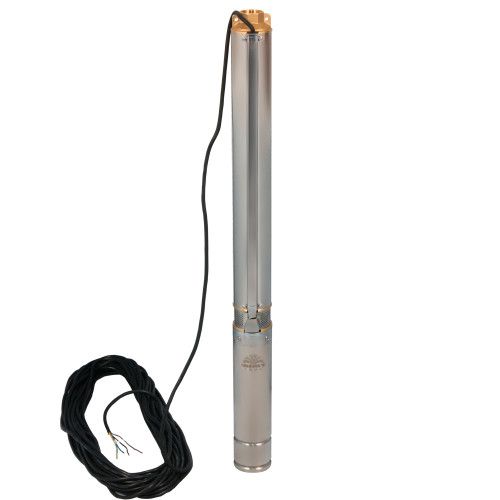

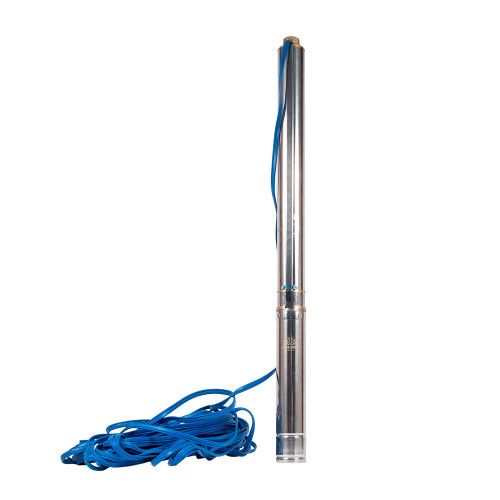

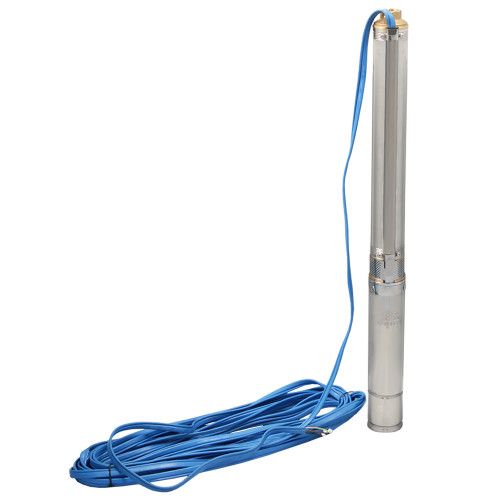

Відцентрові насоси: Це найбільш поширений та ефективний тип. Вони складаються з набору робочих коліс (ступенів) та дифузорів. При обертанні коліс виникає відцентрова сила, що створює тиск.

• Переваги: Високий ККД, здатність піднімати воду з великих глибин, стабільна робота протягом багатьох років.

• Стійкість до піску: Сучасні моделі з "плаваючими" імпелерами з технополімеру здатні перекачувати воду з вмістом піску до 50-100 г/куб.м.

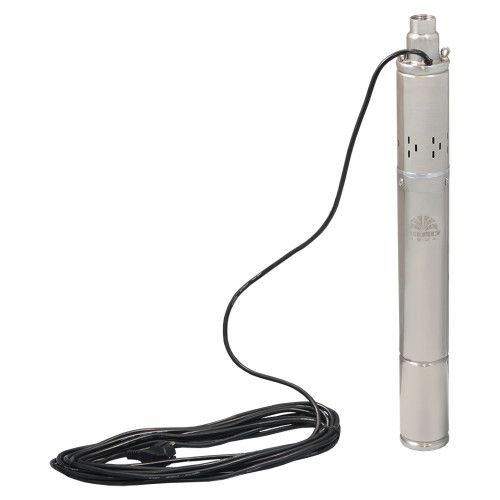

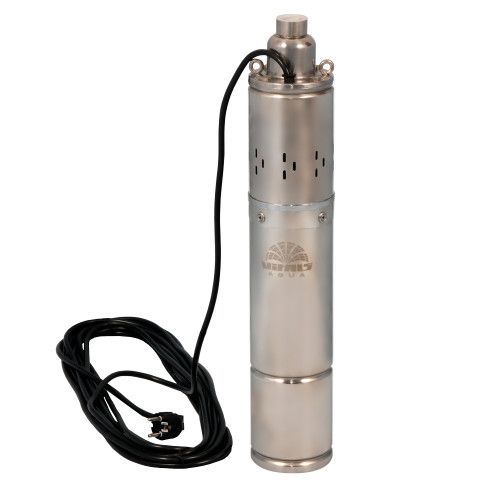

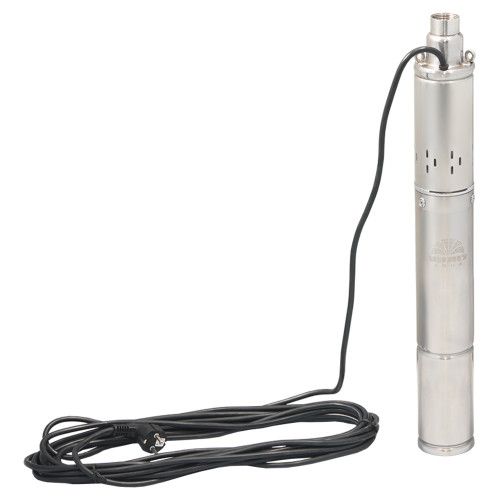

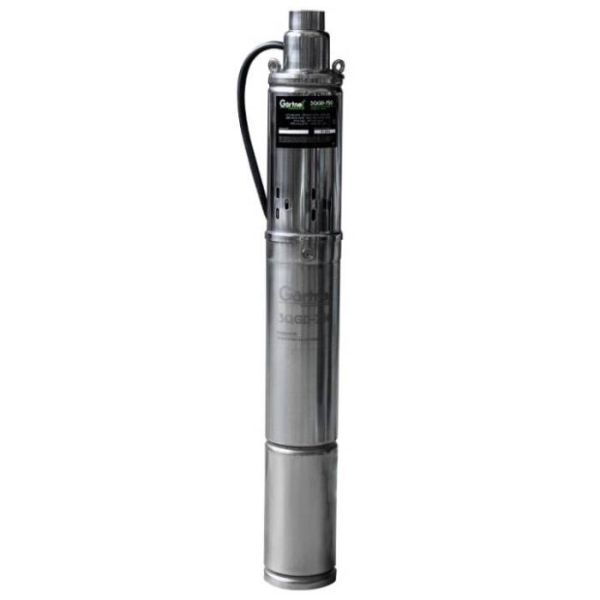

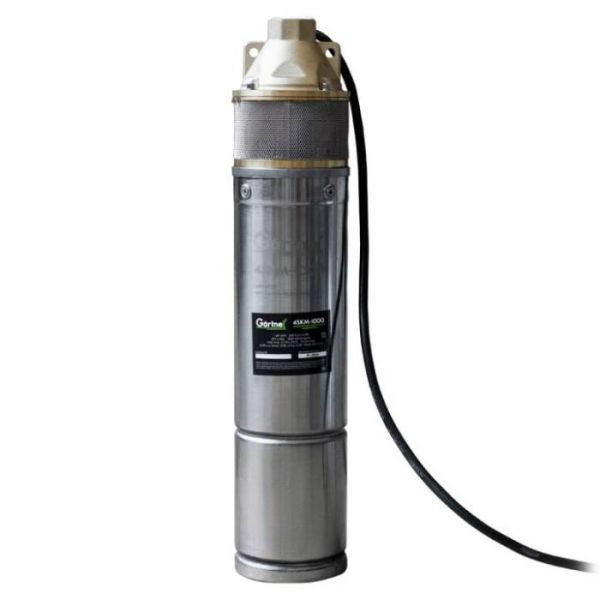

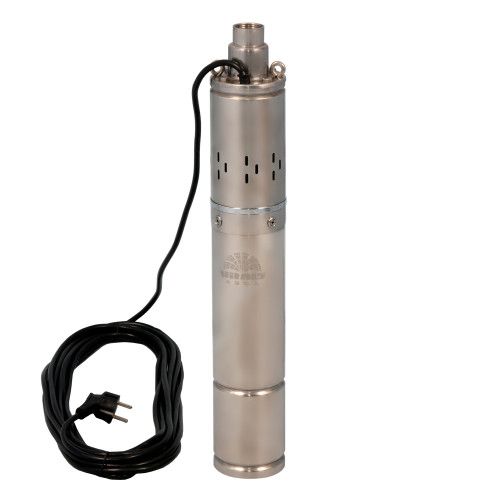

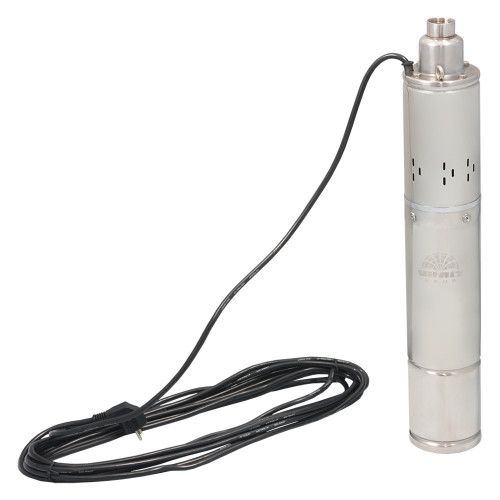

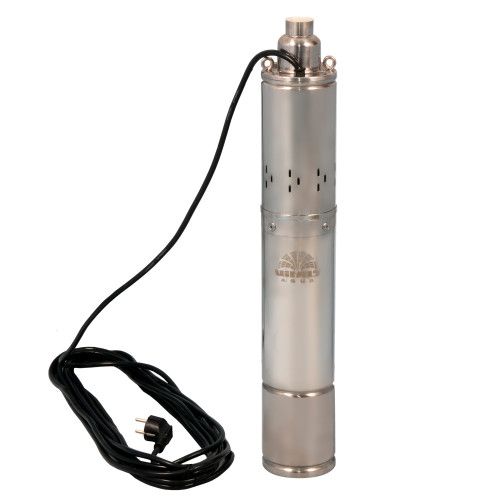

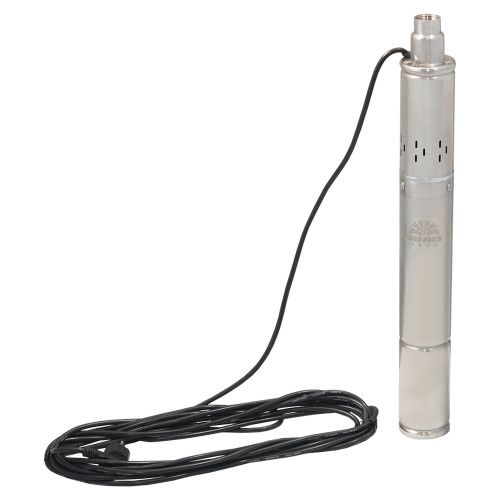

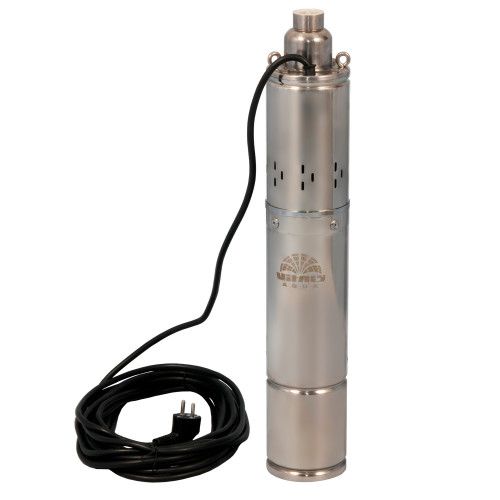

Гвинтові (шнекові) насоси: Робочим елементом є шнек (гвинт) із нержавіючої сталі, який обертається в гумовій обоймі.

• Переваги: Низька вартість, здатність створювати високий напір при малій потужності, проста конструкція.

• Сфера застосування: Ідеальні для свердловин з малим дебітом та для води з високим вмістом механічних домішок, де відцентрові насоси швидко забиваються. Однак їхній ресурс зазвичай менший.

⚡ 5. Електричний Захист та Кабельні З’єднання

Свердловинний насос працює у складних умовах під водою, тому надійність електричної частини є критичною. Двигун повинен мати вбудований або зовнішній тепловий захист, який вимикає живлення при перегріві обмоток (наприклад, при заклинюванні гідравліки). Також важливим є захист від перепадів напруги, оскільки насоси чутливі до нестабільної мережі. Рекомендується підключати насос через стабілізатор напруги відповідної потужності.

Окремої уваги заслуговує кабельне з'єднання. Оскільки насос часто поставляється з коротким шматком кабелю, його необхідно нарощувати. З'єднання повинно бути виконано за допомогою спеціальної термоусадочної муфти з клейовим шаром. Це єдиний спосіб забезпечити 100% герметичність стику під водою на глибині, де тиск води може сягати 5-10 атмосфер. Використання звичайної ізоляційної стрічки неприпустиме. Переріз кабелю підбирається залежно від потужності двигуна та довжини лінії: для глибини 50-80 метрів часто потрібен кабель 4х2.5 кв.мм або навіть 4х4 кв.мм, щоб уникнути падіння напруги на довгій лінії.

🧱 6. Монтажні Аксесуари: Трос, Оголовок та Гідроакумулятор

Довговічність насоса залежить не тільки від самого агрегату, а й від якості супутніх матеріалів, які утримують його в свердловині та керують роботою.

1. Страхувальний трос: Насос повинен висіти виключно на тросі, а не на трубі чи кабелі. Використовувати слід тільки трос із нержавіючої сталі діаметром 3-5 мм. Оцинковані троси або троси в обплетенні з часом іржавіють і рвуться, що може призвести до втрати насоса. Фіксація троса здійснюється затискачами з нержавіючої сталі (мінімум два на петлю).

2. Оголовок свердловини: Герметичний оголовок захищає свердловину від потрапляння поверхневих вод, сміття та гризунів, а також слугує надійною точкою кріплення троса.

3. Гідроакумулятор: Цей бак необхідний для підтримки тиску в системі, зменшення кількості пусків насоса та захисту від гідроударів. Об'єм бака підбирається залежно від потужності насоса: для побутових моделей рекомендується бак мінімум на 50-80 літрів, а краще 100 літрів, щоб забезпечити паузи між вмиканнями та подовжити ресурс двигуна.

❓ FAQ: Поширені Запитання про Свердловинні Насоси

1. Чи можна використовувати вібраційний насос (типу "Малюк") у свердловині?

Використання вібраційних насосів у свердловинах категорично не рекомендується, особливо на постійній основі. Принцип їх роботи створює сильну вібрацію, яка передається на обсадну трубу та фільтр. Це призводить до руйнування фільтраційної сітки, замулювання дна та осипання порід зі стінок. З часом це може повністю вивести свердловину з ладу або значно погіршити якість води. Вібраційні насоси підходять лише для колодязів або прокачування свіжих свердловин під суворим наглядом.

2. Що таке "охолоджувальний кожух" і коли він потрібен?

Двигун занурювального насоса охолоджується потоком води, що омиває його корпус при русі вгору до всмоктувальної сітки. Якщо діаметр свердловини значно більший за діаметр насоса (наприклад, насос 3 дюйми у свердловині 200 мм), швидкість потоку води навколо двигуна стає недостатньою для охолодження. У таких випадках на насос одягають охолоджувальний кожух (пластикову трубу), який штучно звужує простір і змушує воду з високою швидкістю проходити вздовж двигуна, запобігаючи перегріву.

3. Як правильно вибрати автоматику: механічне реле чи електронний контролер?

Механічне реле тиску — просте, надійне та дешеве рішення, яке працює в парі з великим гідроакумулятором. Воно вмикає насос при падінні тиску і вимикає при досягненні максимуму. Електронний контролер (прес-контроль) забезпечує стабільніший тиск, захищає від сухого ходу та гідроударів, і дозволяє використовувати менший бак. Для максимального комфорту та економії енергії найкращим вибором є частотний перетворювач (інвертор), який плавно регулює оберти двигуна, підтримуючи ідеально стабільний тиск незалежно від кількості відкритих кранів.
