Вібратори для Бетону: Експертний Вибір, Технологія Глибинного Ущільнення та Типи Приводу

🌊 Вібратори для Бетону: Інженерна Необхідність, Технології Ущільнення та Вибір Обладнання

Якість бетонних конструкцій, їхня міцність, довговічність та морозостійкість напряму залежать від ступеня ущільнення бетонної суміші. Залишений у бетоні повітря (пористість) може сягати 15-20% від загального об’єму, що критично знижує несучу здатність конструкції. Вібратори для бетону є спеціалізованим обладнанням, розробленим для видалення повітряних бульбашок, зайвої води та забезпечення щільного прилягання часток наповнювача (щебеню, піску) та цементного каменю. Застосування вібрації перетворює суміш із твердого стану на псевдозріджений, дозволяючи їй рівномірно заповнити форму, обтікаючи арматуру. Вібратори для бетону є обов'язковим елементом технологічного процесу при будівництві монолітних конструкцій, фундаментів, мостів та промислових об'єктів. Купити якісне обладнання, включаючи моделі з глибинними та зовнішніми вібраторами, можна по всій Україні, причому часто діють вигідні умови, як-от безкоштовна доставка замовлень від 5000 грн до таких великих міст, як Київ, Львів, Одеса, Харків, Дніпро, Запоріжжя та багато інших регіональних центрів.

⚙️ 1. Класифікація Вібраторів: Глибинні, Зовнішні та Принцип Дії

Існує два основні класи вібраторів, вибір між якими визначається типом конструкції, що бетонується.

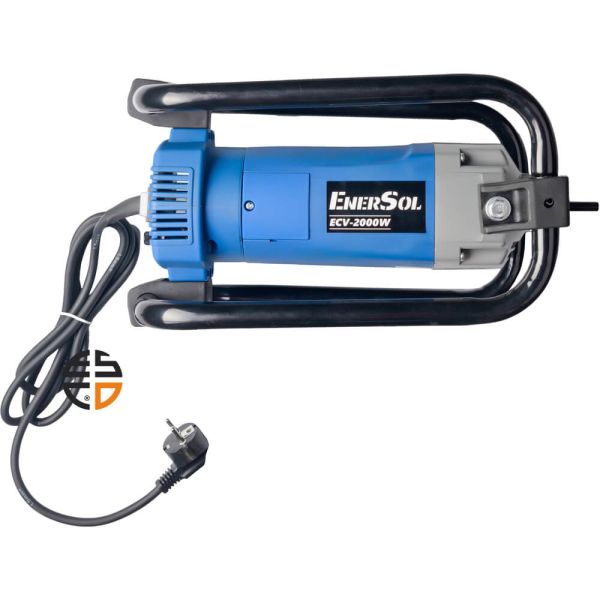

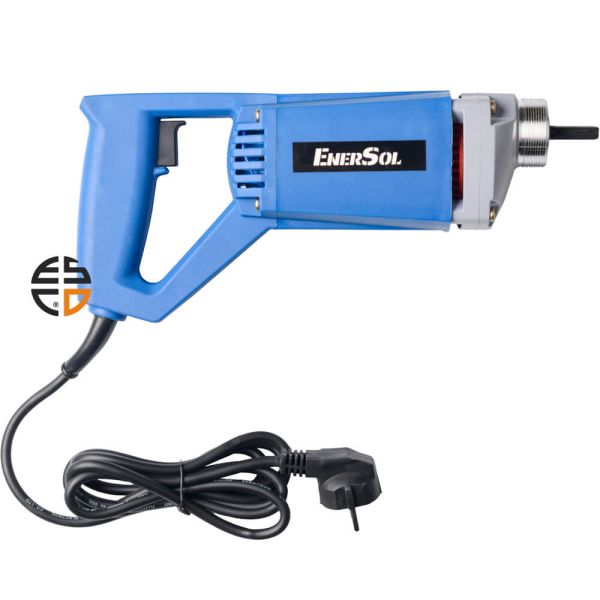

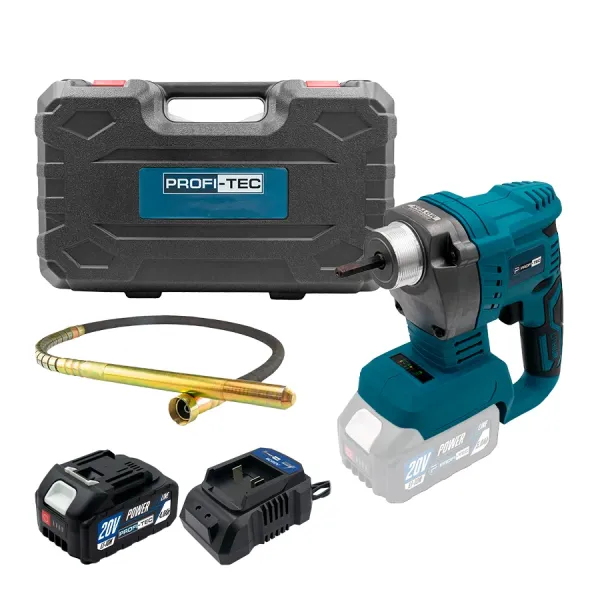

1. Глибинні Вібратори (Internal Vibrators): Це найпоширеніший тип. Вони складаються з вібраційного наконечника (булави), гнучкого вала та приводу (двигуна). Булава занурюється безпосередньо в бетонну суміш. Вібрація, що генерується в булаві за допомогою ексцентрика, поширюється у радіусі до 10-15 діаметрів булави, змушуючи суміш ущільнюватися. Вони незамінні для масивних фундаментів, стін та колон.

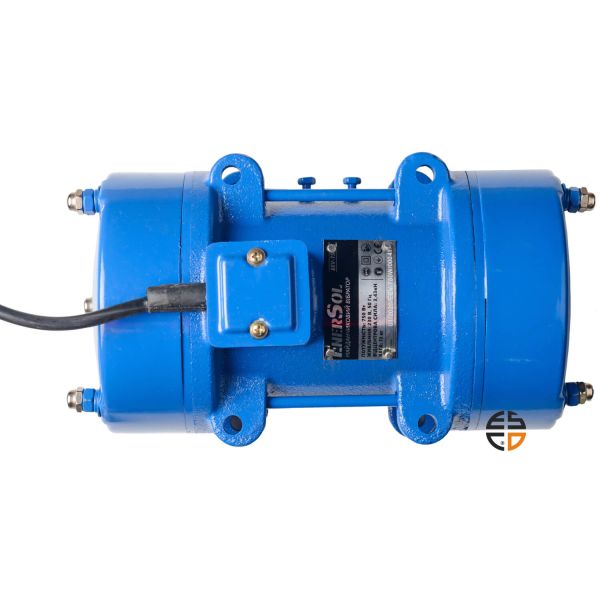

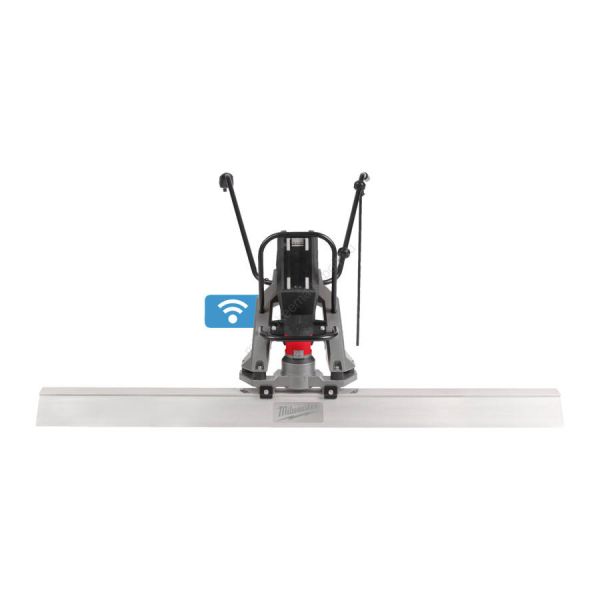

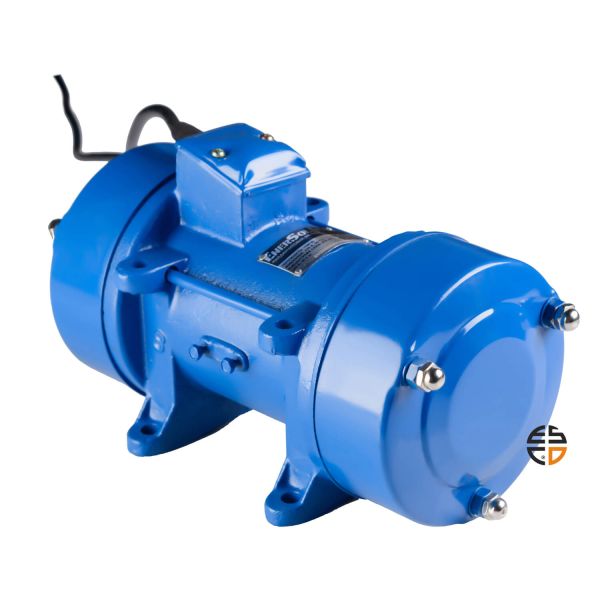

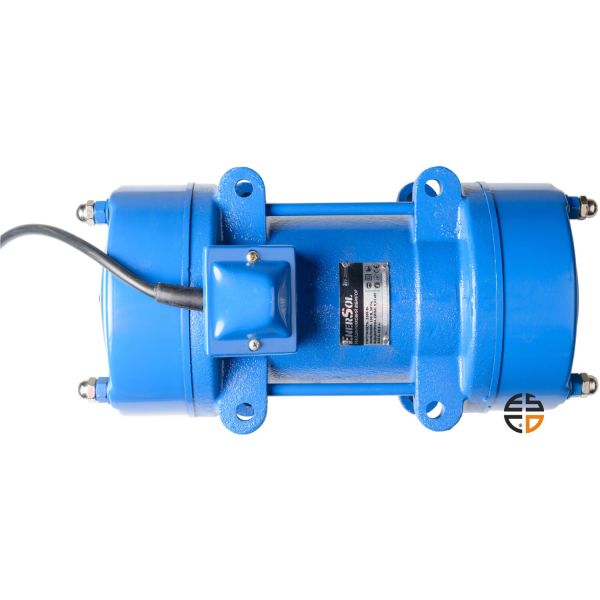

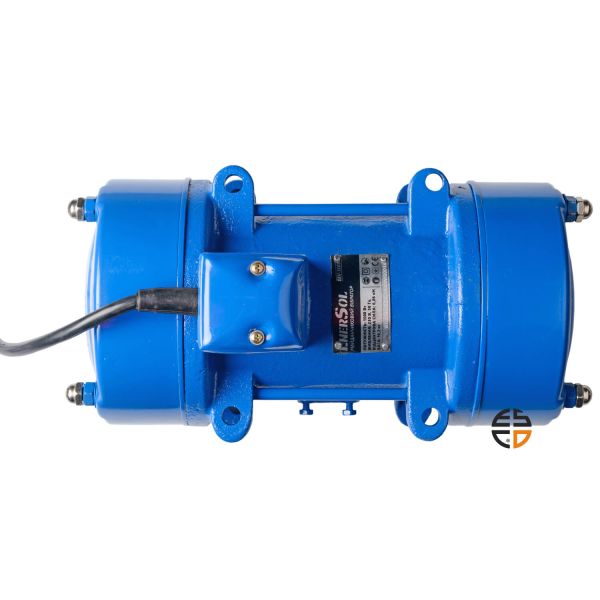

2. Зовнішні (Поверхневі) Вібратори (External/Formwork Vibrators): Вони кріпляться безпосередньо до опалубки або віброрейки. Вібрація передається на бетонну суміш через стінки форми. Використовуються для тонкостінних конструкцій, плоских плит, залізобетонних виробів та у випадках, коли густе армування не дозволяє занурити глибинний вібратор.

3. Високочастотний Проти низькочастотного: Сучасні професійні вібратори працюють на високих частотах (до 20000 кол/хв), оскільки це забезпечує кращу рухливість часток та швидше видалення повітря.

⚡️ 2. Вибір Обладнання: Діаметр Булави та Радіус Дії

Правильний вибір діаметра вібраційної булави є критичним для забезпечення рівномірного ущільнення без пропусків.

1. Діаметр Булави: Вимірюється в міліметрах і безпосередньо впливає на радіус ефективної дії:

   • 25-35 \, мм: Легкі вібратори для тонких стін, невеликих конструкцій та густо армованих елементів. Радіус дії до 25 \, см.

   • 50-70 \, мм: Найпоширеніші для масивних фундаментів, колон та балок. Радіус дії 40-60 \, см.

   • 80-100 \, мм: Використовуються для великих гідротехнічних та промислових споруд.

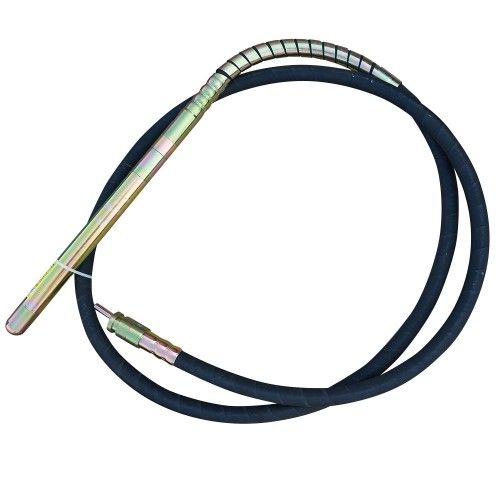

2. Гнучкий Вал: З'єднує двигун і булаву. Його довжина може варіюватися від 1.5 \, м до 6 \, м. Важливо, щоб гнучкий вал був стійкий до згинання, оскільки надмірне скручування або заломи значно зменшують його ресурс і ефективність передачі вібрації.

3. Частота Вібрації (F, Гц): Вважається, що оптимальна частота для ущільнення бетону становить 100-200 \, Гц. Висока частота забезпечує швидке зрідження суміші та високий коефіцієнт ущільнення, а також допомагає уникнути сегрегації (розшарування).

🔌 3. Типи Приводу: Електричні, Бензинові та Перетворювачі Частоти

Вібратори для бетону класифікуються і за типом джерела живлення, кожен з яких має свої переваги та обмеження.

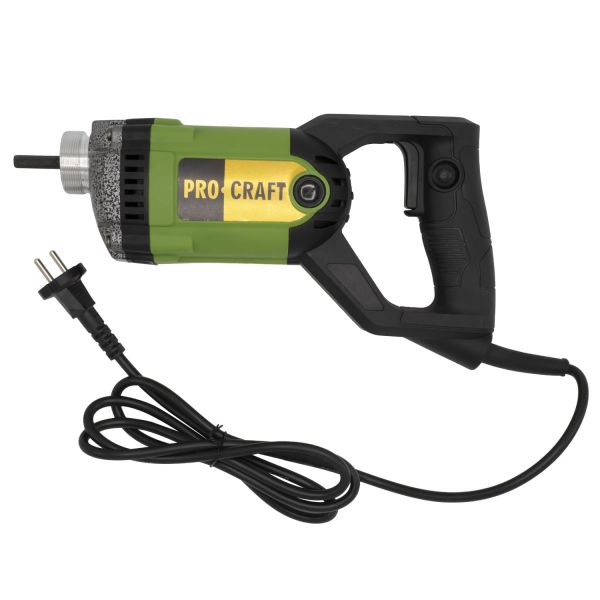

1. Електричні Вібратори (220В): Найпоширеніші для малих і середніх об'єктів. Вони легкі, прості в експлуатації та не вимагають палива. Однак їхня потужність обмежена, а для великих будівельних майданчиків вони вимагають значної довжини кабелю.

2. Бензинові Вібратори: Забезпечують максимальну автономність на об'єктах без централізованого електропостачання. Вони потужні, але створюють шум та вихлопні гази, що обмежує їхнє використання у закритих приміщеннях.

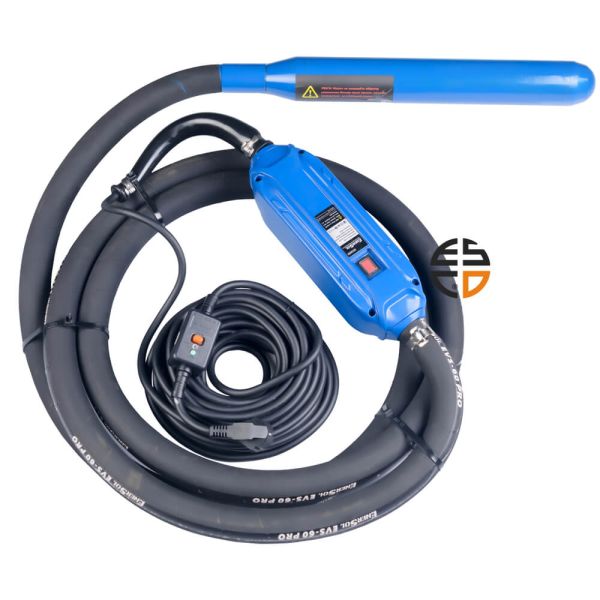

3. Високочастотні (380В) з Перетворювачами: Професійне рішення для великих монолітних робіт. Вони використовують трифазний струм 380 \, В та спеціальні перетворювачі частоти. Перетворювач підвищує частоту струму до 200 \, Гц, що забезпечує найвищу якість ущільнення та довгий ресурс механізму вібратора.

💧 4. Технологія Ущільнення та Запобігання Сегрегації

Правильне використання вібратора є запорукою якості конструкції. Недотримання технології може призвести до розшарування суміші (сегрегації).

1. Правило Занурення: Булава вібратора повинна занурюватися у бетон вертикально або під невеликим кутом до поверхні. Занурення відбувається швидко, а витягування — повільно (3-5 см на секунду), щоб бетон заповнив порожнину від булави.

2. Час Вібрації: Оптимальний час вібрації на одній точці становить 20-40 секунд. Ознаки достатнього ущільнення:

   • Припинення виділення повітряних бульбашок на поверхні.

   • Поява тонкої плівки цементного "молочка".

   • Зміна звуку вібратора (стає більш глухим і рівномірним).

3. Запобігання Сегрегації: Надмірна вібрація (понад 60 секунд) призводить до осідання важких часток (щебеню) на дно та підняття цементного розчину нагору. Щоб уникнути сегрегації, булава не повинна торкатися арматури або опалубки.

🛠️ 5. Обслуговування, Довговічність та Безпека

Довговічність вібратора для бетону залежить від догляду, особливо за його найбільш навантаженими частинами.

1. Гнучкий Вал та Булава: Після роботи необхідно ретельно очистити булаву та гнучкий вал від залишків бетону. Застиглий бетон порушує балансування булави та призводить до швидкого зносу вала та підшипників. Гнучкий вал слід зберігати з мінімальним вигином.

2. Термозахист: Двигун, особливо електричний, повинен бути захищений від перегріву. Експлуатація при високих навантаженнях може призвести до спрацьовування термореле, а тривалий перегрів — до пошкодження обмоток.

3. Охолодження: Вентиляційні отвори двигуна завжди повинні бути чистими. Використання брудного або забитого бетоном інструменту швидко виведе його з ладу.

4. Електробезпека: При роботі з електричними моделями (220В) слід використовувати захисне заземлення та переконатися в цілісності кабелів, оскільки робота відбувається у вологому середовищі.

❓ FAQ: Часті Запитання про Вібратори для Бетону

1. Чи можна обійтися без вібратора при заливці фундаменту?

Категорично не рекомендується. Без вібратора практично неможливо видалити повітряні бульбашки, які утворюються під час заливки, особливо під арматурою та у кутах опалубки. Це призводить до утворення порожнин, знижує міцність бетону до 30-50\% та робить конструкцію вразливою до вологи та морозу (знижується марка морозостійкості).

2. Яка товщина бетонного шару для одного занурення булави?

Товщина кожного шару бетону, що заливається, не повинна перевищувати довжини робочої частини вібраційної булави, щоб забезпечити перекриття ущільнених шарів. Булава повинна занурюватися в попередній шар на 10-15 \, см, щоб забезпечити монолітне з'єднання між шарами.

3. Що робити, якщо вібратор не дістає до дна глибокої форми?

Не можна допускати ущільнення бетону окремими шарами, які не зв'язані між собою. Якщо стандартного гнучкого вала недостатньо, необхідно використовувати моделі з подовженим валом (4 \, м, 6 \, м і більше) або використовувати вібратори з більшим діаметром булави та більшим радіусом дії.
