Комплект резервного живлення Solplanet ASW6000H-S2 AFCI + ASW5120-LB 5,12 кВт·год

Комплект резервного живлення Solplanet ASW6000H-S2 AFCI + Solplanet ASW5120-LB - готове рішення для забезпечення електроенергією будинку, квартири, офісу, магазину або іншого об'єкта під час відключень електромережі. Система поєднує потужний однофазний гібридний інвертор Solplanet ASW6000H-S2 AFCI потужністю 6 кВт та низьковольтну LiFePO4 батарею Solplanet ASW5120-LB ємністю 5,12 кВт·год.

Комплект дозволяє організувати резервне живлення основних споживачів, накопичувати електроенергію в акумуляторі, використовувати сонячні панелі та керувати потоками енергії між мережею, навантаженням, сонячною генерацією та батареєю.

Solplanet ASW6000H-S2 підтримує підключення фотоелектричних панелей із сумарною потужністю до 9000 Вт, має два незалежні MPPT-трекери, максимальну вхідну напругу PV 550 В та максимальний струм 16 А на кожен MPPT.

Готова система резервного живлення Solplanet

Цей комплект створений для користувачів, яким потрібне не просто окреме обладнання, а повноцінна система накопичення та резервного живлення.

До складу комплекту входять:

Важливо: конкретна модифікація акумулятора може позначатися як ASW5120-LB-E або ASW5120-LB-G3 залежно від поставки. Перед замовленням рекомендуємо уточнити актуальну модифікацію.

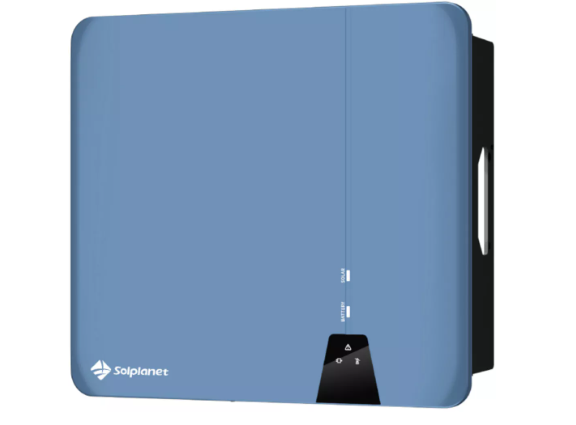

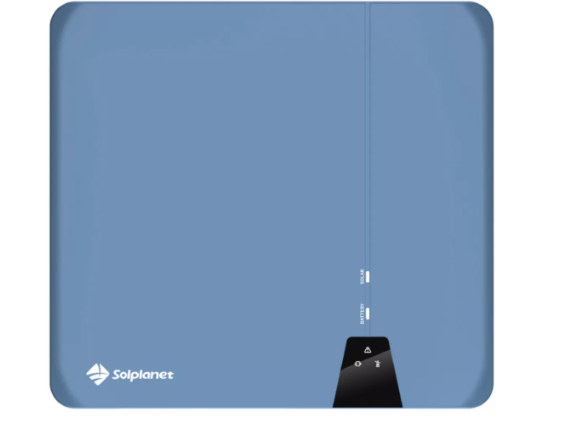

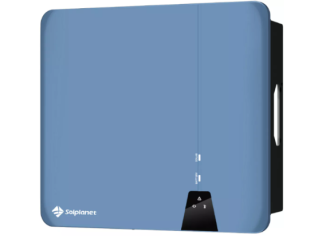

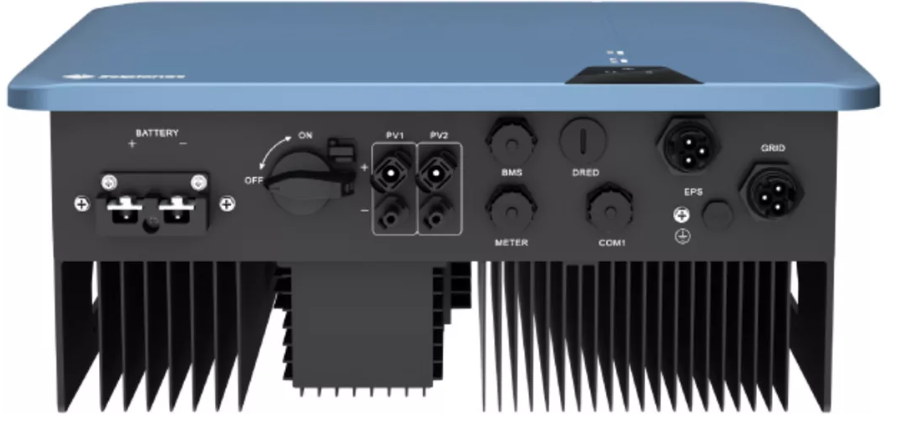

Solplanet ASW6000H-S2 AFCI - серце системи

Solplanet ASW6000H-S2 AFCI - однофазний гібридний інвертор потужністю 6 кВт, призначений для роботи з сонячними панелями, акумуляторними батареями та електричною мережею.

Інвертор керує енергопотоками системи та дозволяє використовувати акумулятор як джерело резервного живлення при зникненні мережі.

Основні можливості інвертора

• номінальна потужність AC - 6000 Вт;
• однофазна система 230 В;
• до 9000 Вт максимальної потужності PV-масиву;
• максимальна напруга PV - 550 В;
• 2 незалежні MPPT;
• до 16 А на кожен MPPT;
• батарейна напруга 40-60 В;
• підтримка LiFePO4;
• заряджання та розряджання батареї до 100 А;
• EPS-вихід для резервного живлення;
• пікова потужність EPS до 7500 ВА протягом 10 секунд;
• перемикання на резервне живлення до 10 мс;
• ККД MPPT до 99,9%;
• максимальний ККД до 97,6%;
• захист IP66;
• природне охолодження;
• моніторинг через застосунок Solplanet;
• комунікація з BMS через CAN.

Технічні характеристики підтверджені документацією виробника Solplanet.

Технічні характеристики інвертора Solplanet ASW6000H-S2

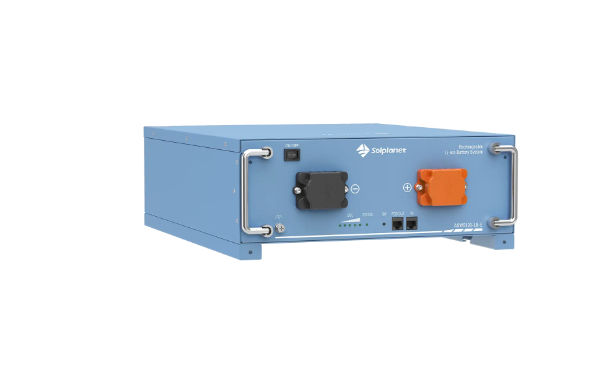

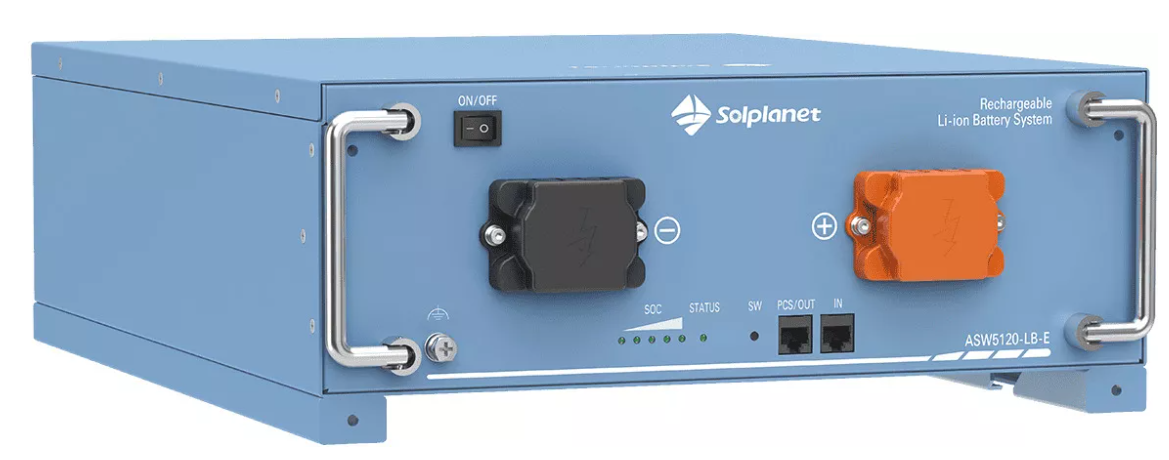

Solplanet ASW5120-LB - акумулятор LiFePO4 5,12 кВт·год

Другим основним компонентом комплекту є Solplanet ASW5120-LB - низьковольтна акумуляторна батарея на основі технології LiFePO4.

Номінальна напруга батареї становить 51,2 В, ємність - 100 А·год, а номінальна енергоємність - 5,12 кВт·год.

Залежно від модифікації серії батарея може мати різні конструктивні особливості, однак актуальна документація Solplanet для ASW5120-LB-G3 вказує 5,12 кВт·год номінальної та 4,86 кВт·год корисної енергії при визначених виробником умовах.

Характеристики батареї Solplanet ASW5120-LB

* Корисна енергія наведена для модифікації G3 за умов виробника.

** 6000 циклів заявлено за визначених виробником умов випробування.

*** Для відповідної модифікації ASW5120-LB-G3.

5,12 кВт·год накопиченої енергії

Акумулятор Solplanet ASW5120-LB 51,2 В 100 А·год забезпечує номінальний запас енергії 5,12 кВт·год.

Цього достатньо для підтримання роботи основних споживачів будинку під час відключення електроенергії.

Орієнтовний час автономної роботи залежить від фактичного навантаження.

Важливо: це математичний орієнтир. Реальний час роботи буде залежати від ККД інвертора, допустимої глибини розряду, температури, характеристик навантаження та інших параметрів.

Що можна живити від комплекту Solplanet?

Комплект може використовуватися для резервного живлення критично важливих побутових і робочих споживачів.

У приватному будинку

• холодильник;
• морозильна камера;
• газовий або електричний котел у межах допустимого навантаження;
• циркуляційні насоси;
• освітлення;
• Wi-Fi роутер;
• телевізор;
• комп'ютер;
• системи відеоспостереження;
• сигналізація;
• зарядні пристрої;
• побутова електроніка.

У квартирі

Система може підтримувати роботу основних споживачів, якщо електрична схема квартири та потужність навантаження відповідають параметрам інвертора.

Для бізнесу

Комплект може використовуватися для резервного живлення:

• магазинів;
• офісів;
• майстерень;
• невеликих комерційних приміщень;
• серверного та мережевого обладнання;
• систем охорони;
• систем відеоспостереження;
• касового обладнання.

Як працює комплект під час відключення електроенергії?

У нормальному режимі система може працювати разом із електромережею та сонячними панелями.

Коли електромережа доступна, інвертор керує енергопотоками між мережею, сонячною генерацією, навантаженням та акумулятором.

При зникненні мережевого живлення система переходить у резервний режим і подає електроенергію на підключене до EPS навантаження від акумулятора та доступної сонячної генерації.

Для серії ASW H-S2 виробник заявляє час перемикання до 10 мс, що дозволяє швидко перейти до резервного режиму.

Сонячні панелі + Solplanet + акумулятор

Одна з головних переваг цього комплекту - можливість подальшої інтеграції із сонячною електростанцією.

Схема роботи може виглядати так:

Сонячні панелі → Solplanet ASW6000H-S2 → будинок

та одночасно:

Сонячні панелі → Solplanet ASW6000H-S2 → батарея ASW5120-LB

Коли сонячної енергії достатньо, вона може використовуватися для живлення навантаження та заряджання акумулятора.

Коли сонячної генерації недостатньо, енергія батареї може використовуватися для живлення споживачів.

ASW6000H-S2 допускає підключення PV-масиву до 9 кВт, тобто потужність сонячних панелей може перевищувати номінальну потужність інвертора за умови дотримання всіх електричних обмежень та параметрів MPPT.

Переваги комплекту Solplanet

AFCI - додатковий рівень безпеки

Позначення AFCI означає Arc Fault Circuit Interrupter - систему виявлення дугових замикань.

Технологія призначена для виявлення характерних електричних ознак дуги та відключення відповідної частини системи у разі виявлення небезпечної ситуації.

Наявність AFCI та доступність цієї функції можуть залежати від конкретної версії та ринку поставки, тому перед замовленням варто перевірити комплектацію конкретної моделі.

У документації Solplanet AFCI зазначається як доступна функція для серії ASW H-S2 залежно від варіанта постачання.

Моніторинг системи через застосунок

Solplanet передбачає можливість контролю та моніторингу системи через фірмовий мобільний застосунок.

Користувач може отримувати інформацію про роботу системи та контролювати основні параметри енергетичної установки.

Для зв'язку з акумуляторною батареєю використовується CAN, а для інших компонентів системи передбачені відповідні комунікаційні інтерфейси.

Надійний захист інвертора

ASW6000H-S2 має корпус зі ступенем захисту IP66, що захищає обладнання від пилу та сильних водяних струменів відповідно до класу захисту.

Інвертор розрахований на роботу в широкому температурному діапазоні від -25 до +60 °C із відповідними обмеженнями потужності за несприятливих умов.

Серед передбачених системою захистів:

• захист від зворотної полярності PV;
• захист від зворотної полярності батареї;
• захист від перенапруги;
• захист від перевищення струму;
• захист від короткого замикання;
• захист від замикання на землю;
• антиострівний захист;
• контроль залишкового струму.

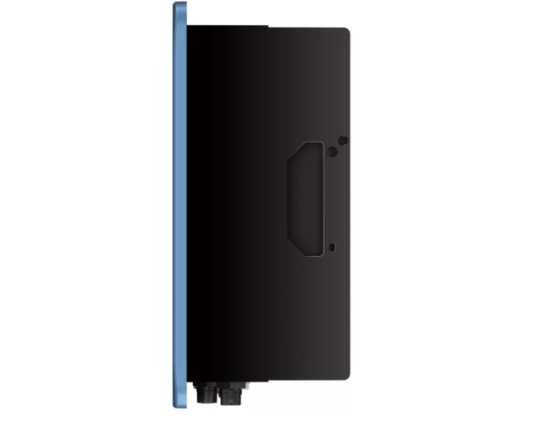

Компактний та зручний монтаж

Інвертор Solplanet ASW6000H-S2 має настінне виконання та природну конвекцію для охолодження.

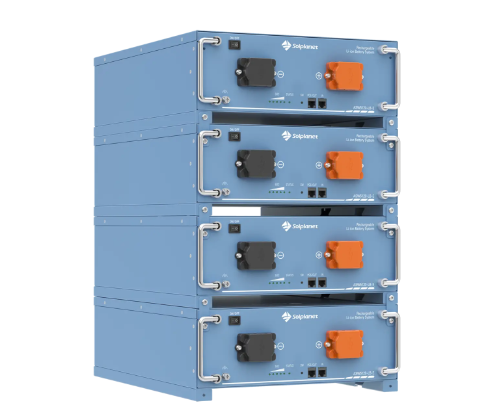

Можливість збільшення ємності

Однією з переваг акумуляторної системи Solplanet є можливість масштабування.

Для батарейної серії ASW5120-LB-G3 виробник наводить конфігурації від одного до чотирьох модулів із сумарною номінальною енергією до 20,48 кВт·год в одній конфігурації.

Фактична можливість масштабування залежить від конкретної модифікації батареї, прошивки інвертора та схеми системи.

Порівняння режимів роботи

Кому підійде комплект Solplanet ASW6000H-S2 + ASW5120-LB?

Комплект стане актуальним для тих, хто шукає акумулятор для резервного живлення будинку, але хоче отримати більше можливостей, ніж звичайний ДБЖ.

Рішення підійде для:

• приватного будинку;
• квартири;
• дачі;
• котеджу;
• офісу;
• магазину;
• майстерні;
• невеликого підприємства;
• системи резервного живлення;
• гібридної сонячної електростанції;
• системи накопичення електроенергії.

Чим гібридний комплект відрізняється від звичайного ДБЖ?

Звичайний ДБЖ переважно використовується як резервне джерело живлення.

Гібридна система Solplanet ASW6000H-S2 + ASW5120-LB має значно ширші можливості:

Розрахунок автономності

Щоб правильно визначити, скільки часу комплект працюватиме без мережі, потрібно знати потужність навантаження.

Наприклад, якщо споживання будинку становить у середньому 500 Вт, теоретична автономність від батареї 5,12 кВт·год становить:

5,12 кВт·год ÷ 0,5 кВт = 10,24 години.

При навантаженні 1000 Вт:

5,12 кВт·год ÷ 1 кВт = 5,12 години.

На практиці необхідно враховувати втрати перетворення та допустиму глибину розряду, тому фактичний час буде відрізнятися від математичного розрахунку.

Важливі моменти перед встановленням

Для правильної роботи системи необхідно:

1. Перевірити сумісність конкретної батареї з прошивкою інвертора.
2. Правильно налаштувати параметри BMS.
3. Врахувати максимальну потужність навантаження.
4. Правильно розподілити споживачів між резервною та нерезервною групою.
5. Дотримуватися вимог виробника щодо монтажу.
6. Використовувати кабелі та захисну апаратуру відповідного перерізу.
7. Монтаж та введення в експлуатацію виконувати кваліфікованим спеціалістом.

Solplanet публікує окремі списки сумісності батарей для серії ASW3000/3680/4000/5000/6000H-S2; у них зазначені, зокрема, ASW5120-LB-E та ASW5120-LB-G3.

Основні характеристики комплекту

* За умов випробувань, визначених виробником.

Часті запитання

Чи підходить комплект Solplanet для резервного живлення будинку?

Так. Система розроблена для гібридних та резервних енергетичних рішень. Інвертор має окремий EPS-вихід та швидке перемикання на резервний режим.

Яка потужність інвертора?

Номінальна потужність Solplanet ASW6000H-S2 становить 6 кВт.

Яка ємність акумулятора?

У комплекті використовується батарея номінальною ємністю 5,12 кВт·год.

Який тип акумулятора?

Solplanet ASW5120-LB використовує технологію LiFePO4.

Чи можна підключити сонячні панелі?

Так. ASW6000H-S2 підтримує PV-масив максимальною потужністю до 9000 Wp STC та має два незалежні MPPT-трекери.

Скільки сонячних панелей можна підключити?

Це залежить від потужності конкретних панелей, їхньої робочої та максимальної напруги, струму та схеми підключення. Загальна потужність PV може становити до 9 кВт за дотримання параметрів інвертора.

Чи можна збільшити ємність акумуляторів?

Так, батарейна система Solplanet передбачає масштабування. Для ASW5120-LB-G3 виробник наводить конфігурації до 20,48 кВт·год у відповідній системі.

Чи працюватиме система без сонячних панелей?

Так. Гібридний інвертор може працювати з мережею та акумулятором без обов'язкового підключення PV. Сонячні панелі потрібні для використання сонячної генерації.

Чи є в комплекті автоматичне перемикання?

Інвертор має EPS-функцію та автоматичний перехід у резервний режим із заявленим часом перемикання до 10 мс.

Чи можна підключити холодильник та насос?

Так, за умови що сумарне та пускове навантаження відповідають параметрам резервного виходу інвертора.

Чи можна використовувати систему взимку?

Так, але необхідно дотримуватися температурних обмежень конкретної модифікації батареї та інвертора.

Чому варто купити комплект Solplanet?

Solplanet ASW6000H-S2 AFCI + ASW5120-LB - це готова основа для сучасної системи резервного живлення з можливістю подальшого розвитку.

В одному комплекті поєднані:

• потужний 6-кіловатний гібридний інвертор;
• акумулятор LiFePO4 5,12 кВт·год;
• робота з сонячними панелями;
• два MPPT;
• швидке перемикання на резерв;
• EPS-вихід;
• інтелектуальне керування;
• BMS-комунікація;
• можливість масштабування;
• моніторинг системи.

Це рішення дозволяє не просто пережити відключення електроенергії, а побудувати повноцінну домашню систему накопичення енергії, яку надалі можна доповнювати сонячними панелями та додатковими акумуляторними модулями.

Комплектація

У комплект входить:

• гібридний інвертор Solplanet ASW6000H-S2 AFCI - 1 шт.;
• акумулятор Solplanet ASW5120-LB - 1 шт.

Сонячні панелі, кабелі, автоматика, захист, монтажні матеріали та інші комплектуючі не входять до комплекту, якщо це окремо не зазначено в описі товару.

Висновок

Комплект резервного живлення Solplanet ASW6000H-S2 AFCI + ASW5120-LB 5,12 кВт·год - це сучасне рішення для будинку, квартири, офісу або невеликого комерційного об'єкта.

Гібридний інвертор потужністю 6 кВт працює з акумулятором 51,2 В / 100 А·год, забезпечує резервне живлення через EPS, підтримує сонячні панелі потужністю до 9 кВт та має два незалежні MPPT.

Акумулятор LiFePO4 5,12 кВт·год забезпечує запас енергії для основних споживачів та може бути частиною масштабованої системи накопичення.

Якщо вам потрібна готова система резервного живлення 6 кВт з акумулятором 5,12 кВт·год, цей комплект дозволяє отримати інвертор, батарею та основу для подальшого створення гібридної сонячної електростанції в одному рішенні.
